概述

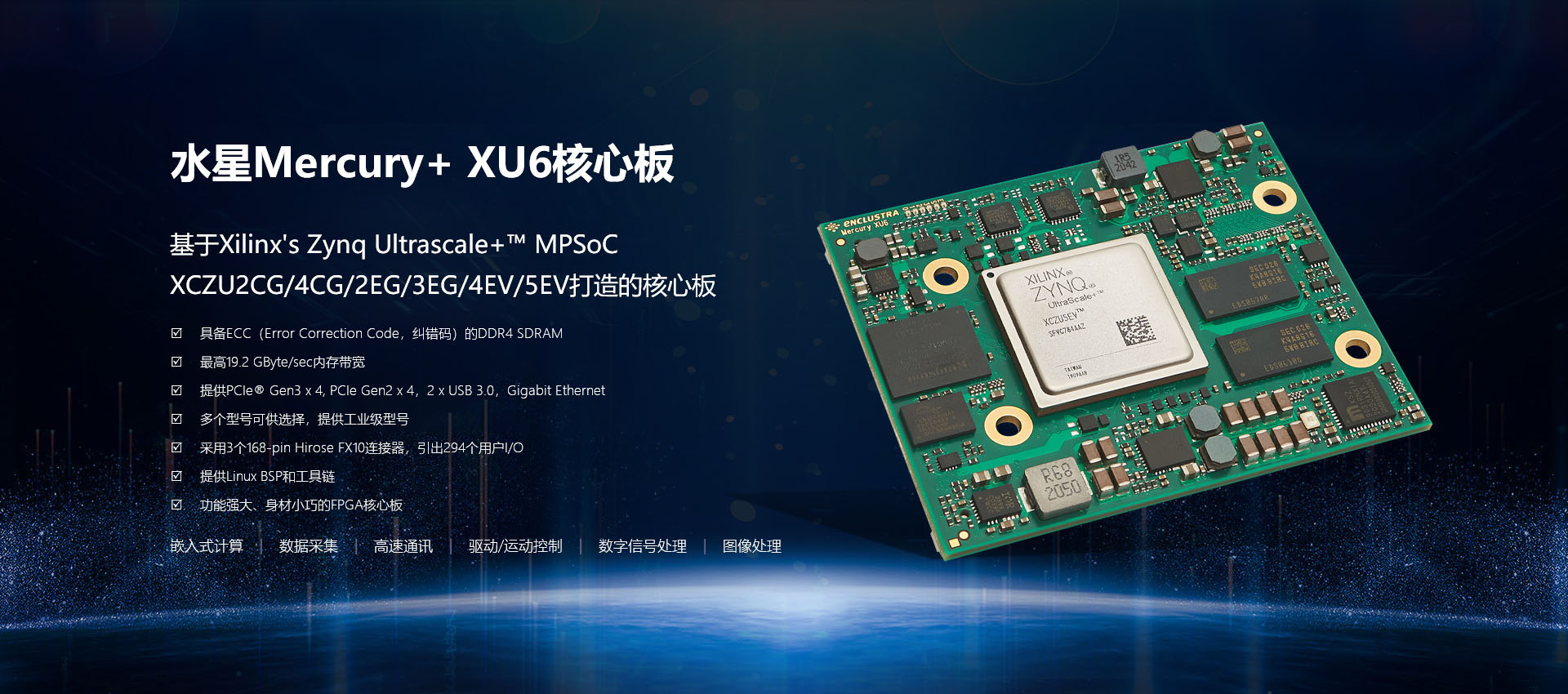

Mercury+ XU6 系统级芯片（SoC）模块将 AMD Zynq™ UltraScale+™ MPSoC 系列器件与高速 DDR4 ECC SDRAM、eMMC 闪存、四路 SPI 闪存、千兆以太网 PHY、双 USB 3.0 相结合，从而形成一个完整且强大的嵌入式处理系统。

亮点

									基于 AMD Zynq™ Ultrascale+™ MPSoC 构建
带有错误纠正码（ECC）的 DDR4 SDRAM
高达 19.2 GByte/秒的内存带宽
提供 PCIe® Gen3 x4、PCIe Gen2 x4、2 个 USB 3.0 和千兆以太网接口
支持工业温度范围
三个 168 针 Hirose FX10 连接器，最多可支持 294 个用户 I/O
 提供 Linux BSP（https://www.enclustra.com/en/products/system-on-chip-modules/mercury-xu6/#bsp）和工具链
功能强大且紧凑的 FPGA 板



参数

特点

									特性
AMD Zynq™ Ultrascale+™ MPSoC
ARM® 双核/四核 Cortex™-A53（64 位，最高 1333 MHz）
ARM 双核 Cortex™-R5（32 位，最高 533 MHz）
Mali-400MP2 GPU（仅适用于 EG/EV 型号）
H.264 / H.265 视频编解码器（仅适用于 EV 型号）
16nm FinFET+ FPGA 架构

最高 8 GB DDR4 ECC SDRAM（PS 侧）
16GB eMMC 闪存
64 MB QSPI 闪存
高达 8 × 6/12.5 Gbps MGT
PCIe Gen2 ×4
PCIe® Gen3 ×4（仅适用于 ZU3 以上器件）
千兆以太网
2× USB 2.0/3.0（主机 & 主机/设备）或可选 1× USB 2.0 OTG
高达 256,000 系统逻辑单元
高达 294 个用户 I/O
ZU2CG/ZU2EG/ZU3EG：
14 个 ARM 外设
240 个 FPGA I/O
20 个 MGT 信号（时钟和数据）

ZU4CG/ZU4EV/ZU5EV：
14 个 ARM 外设
240 个 FPGA I/O
40 个 MGT 信号（时钟和数据）


5–15 V 电源供电



益处

									紧凑、省空间的形式因素下的完整且强大的嵌入式处理系统
大容量、高带宽内存，最高 8 GB DDR4 ECC SDRAM
高带宽数据传输：PCIe® Gen3 x4、PCIe Gen2 x4 接口，以及 USB 3.0
由于高效 DC/DC 转换器，实现最低功耗
支持 Linux 嵌入式操作系统

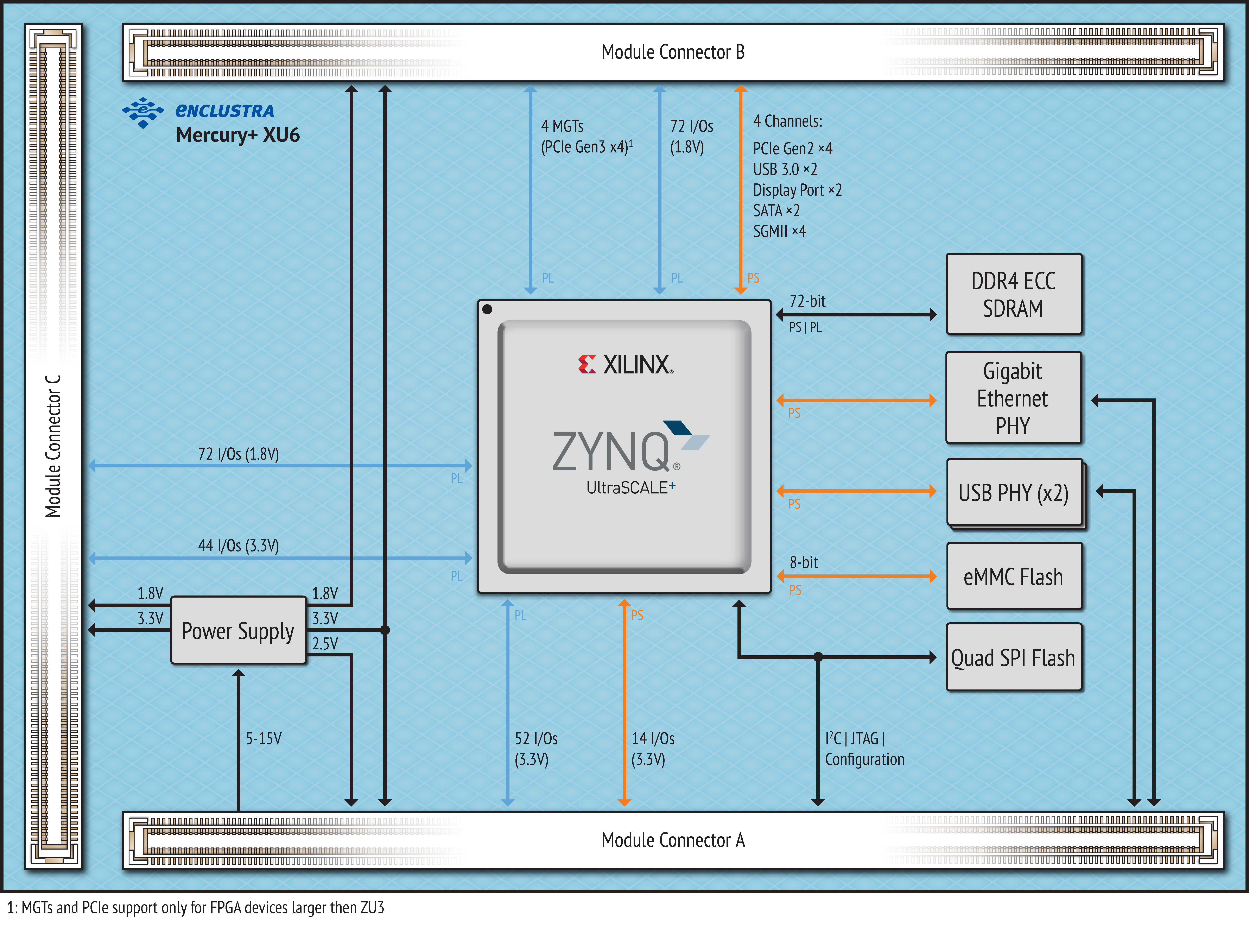

模块结构

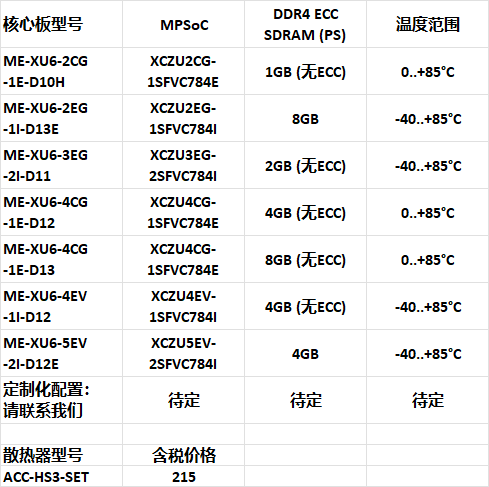

选择表

散热片

大功率散热

像 AMD Zynq™ Ultrascale+™ MPSoC 或 Altera Arria 10 这样的高性能器件在大多数应用中都需要散热：请务必确保 FPGA/SoC 得到充分冷却。.

Mercury 散热器 是 Mercury 和 Mercury+ FPGA 及 SoC 模块的理想散热方案——它低矮紧凑，可覆盖整个模块表面。

Mercury 散热器作为散热套件提供，包含以下组件：

散热器本体
安装材料
标准风扇
隔热垫套装

目标应用

嵌入式计算
数据采集
高速通信
驱动/运动控制
数字信号处理
图像处理
