概述

Mercury+ SA2 系统级芯片（SoC）模块将英特尔 Cyclone V 基于 ARM 处理器的 SoC FPGA 与高速 DDR3L SDRAM、四通道 SPI 闪存、一个千兆以太网 PHY、双快速以太网 PHY 以及 RTC 相结合，从而形成一种高性能的嵌入式处理解决方案，将 CPU 系统的灵活性与 FPGA 固有的实时并行处理能力相结合。

亮点

									基于 Intel Cyclone® V ARM® 处理器型 SoC FPGA 构建
提供 USB 3.0、USB 2.0、PCIe® x4、千兆以太网和双快速以太网接口
提供工业级温度范围版本
信用卡大小
提供 Linux BSP（https://www.enclustra.com/en/products/system-on-chip-modules/mercury-sa2/#bsp）和工具链
功能强大且紧凑的FPGA板



参数

特点


Altera Cyclone® V ARM® 处理器片上系统 FPGA
ARM® 双核 Cortex™-A9（32 位，最高 800 MHz）
Altera Cyclone V 28nm FPGA 架构
 小巧外形（74 × 54 毫米）
294 个用户 I/O
18 个 ARM 外设 I/O（2 × CAN、SPI、SDIO、2 × I2C、2 × UART）
234 个 FPGA I/O（单端或差分）
 202 个 FPGA 输入/输出端口
32 个与 USB 3.0 共享的 FPGA I/O
42 个 MGT 信号（时钟和数据）
 9 × 6.144 Gbps MGT
 最高 2 GB DDR3L SDRAM
64 MB QSPI 闪存
PCIe® Gen1/Gen2 x4
千兆以太网
双快速以太网
USB 3.0 设备控制器
USB 2.0 设备控制器
2 × CAN、2 × UART、SPI、2 × I2C、SDIO/MMC
5 至 15 V 供电电压



益处

									 在紧凑、节省空间的外形尺寸内实现功能完备且强大的嵌入式处理系统
大容量、高带宽内存，最高支持 2 GByte DDR3L SDRAM
高带宽数据传输：PCIe® x4 接口，以及大量可用的 LVDS 差分对，以较低的集成成本提供高速数据输入/输出
得益于高效率的 DC/DC 转换器，实现了最低功耗
支持 Linux 操作系统

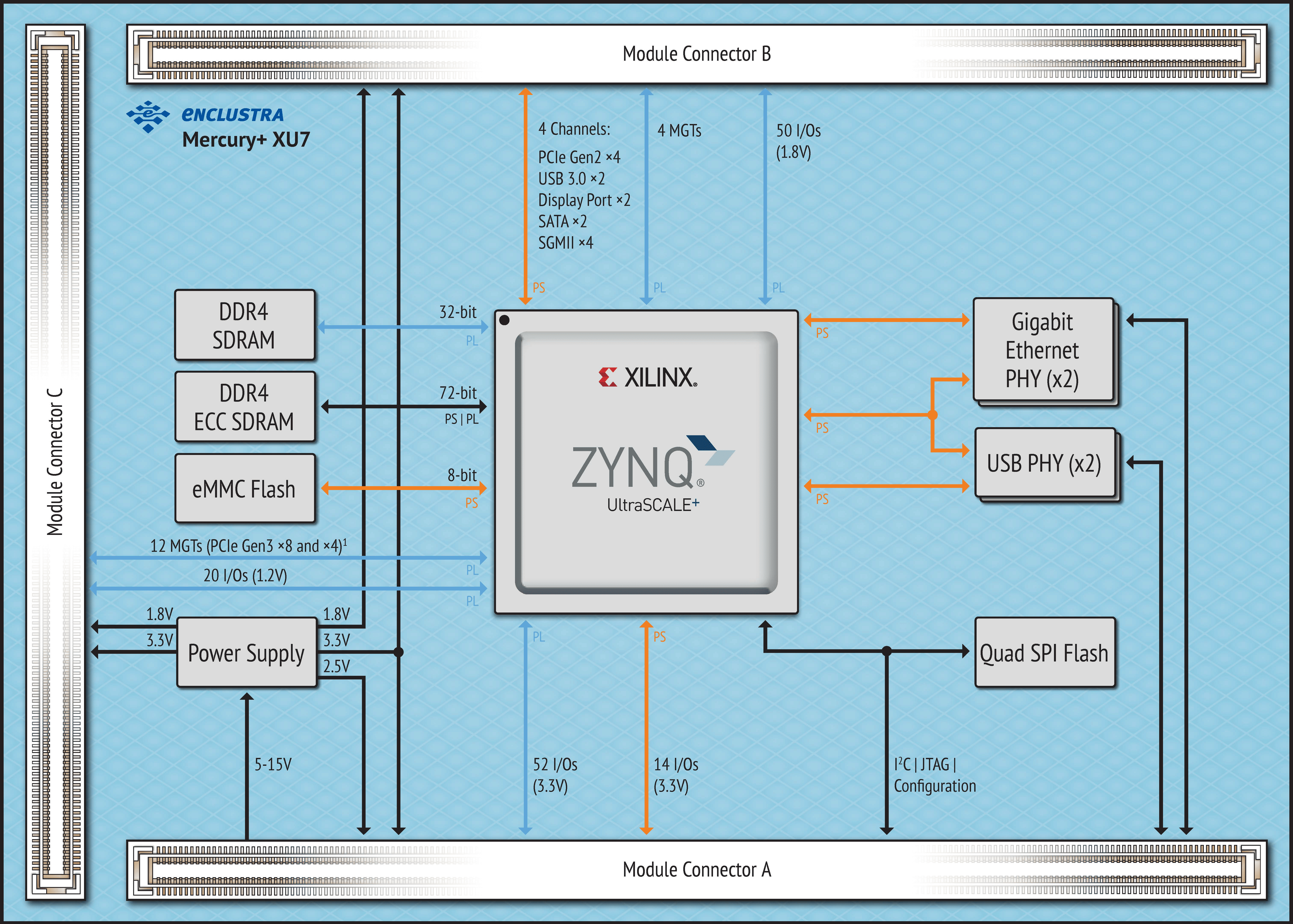

模块结构

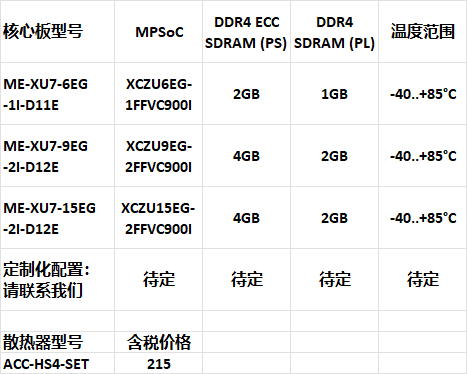

选择表

散热片

大功率散热

像 AMD Zynq™ Ultrascale+™ MPSoC 或 Intel Arria 10 这样的高性能器件在大多数应用中都需要散热：请务必确保 FPGA/SoC 得到充分冷却。.

水星散热器 是 Mercury 和 Mercury+ FPGA 及 SoC 模块的理想散热解决方案——它低矮紧凑，可覆盖整个模块表面。

水星散热器作为散热套件提供，包含以下组件：

散热器本体
安装材料
标准风扇
隔热垫套装

目标应用

									嵌入式计算
数据采集
高速通信
驱动/运动控制
数字信号处理
图像处理
